折腾NAS有一段时间了。最开始是从海鲜市场600淘了一个暴风二期。整了个黑群。后来嫌两个盘不够用。趁着矿难。60大洋折腾了一个星际蜗牛B款的四盘位机箱电源。然后把暴风的电源主板内存换到蜗牛上。这样混合成一个四盘位的NAS。装着黑裙用了两年。前段时间在海鲜市场上有人出4G版的联想个人云X1五盘位的NAS。配置和颜值比星际蜗牛的好多了。于是把自己在用的J3455挂在海鲜市场出掉了。（暴风的华擎J3455-ITX最开始是折腾的DS3617XS,这个不支持硬解。最近出的时候折腾成DS918+核显正常驱动。支持硬解。开机大概3分不到。局域网传输稳定。基本完美了。之前J3455折腾ds918+好像有各种问题。）

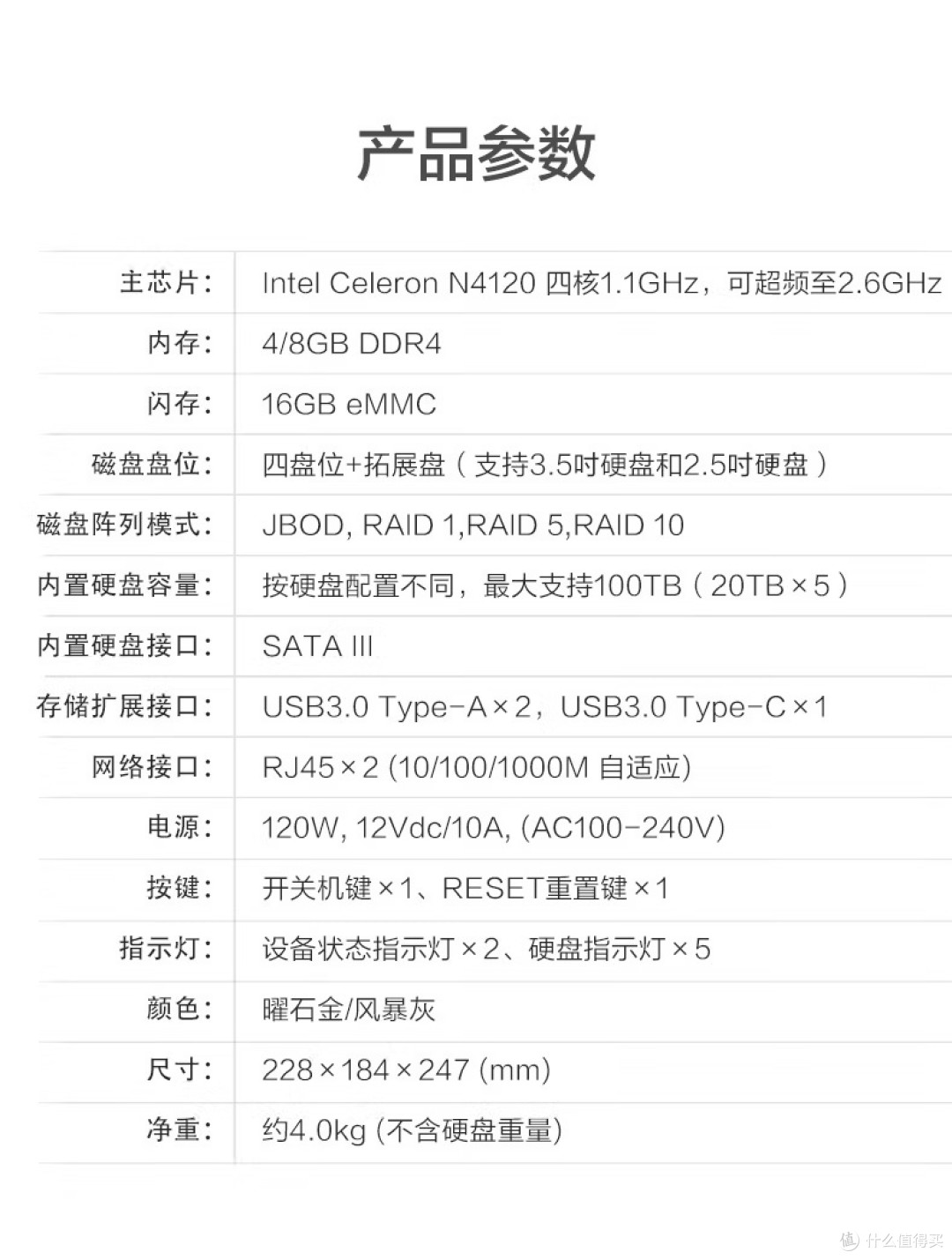

产品参数

这款机器参数还可以。对比J3455。N4120单线程要强上30%左右。多线程强上10%左右（跑分数据来自cpubenchmark.net）,TDP相比J3455的10W。N4150的TDP才6W。而且核显从HD500升级到了UHD600。支持四个盘位。单盘最大支持20T。第五个盘和灵活。不但可以作为常规存储盘。还支持作为热备盘、SSD加速盘、外挂盘。相比我之前的暴风云。各方面要强上一圈。（不然不会换。是不？）

机器照片就不上了。网上大把。颜值还是可以的。等下上几个拆解图片。

使用感受

大概使用了个把月。大概说下使用感受（基于本文创作是最新的系统版本）。 先说下优点： 1.配置比较均衡。性能就NAS来说够用；2.不需要公网IP。手机和PC都是通过VPN直接连接到设备的。似乎是采用了定制的Weline的方案（绿联。奥睿科的好像都是同方案的）。直接建立连接；3.支持百度云盘、天翼云盘、迅雷下载、玩物下载、离线下载等；4.有TV端。可以在电视上直接播放视频图片；5.分享功能比较强大。可以直接通过链接分享NAS的文件。支持微信直接分享；6.支持自动备份微信里的图片视频文档的等。

然后缺点也有一些： 1.离线下载功能比较鸡肋。基本没有速度；2.双网口都是1000M的。哪怕有一个2.5G的口也好；3.不支持PT下载（一大缺憾）；4.天翼云不支持文件夹下载和同步；5.迅雷下载目前仅支持安卓端；6.风扇策略无法调整。要是支持智能启停就好了。

其实缺点总结来说就是：拥有相对强大的硬件。NAS基本功能还可以。但是可能基于开发成本考量。其他方面功能体验不太完善。官方论坛上针对每一个提出的问题基本都有回复和跟进。看得出还是在用心在做。希望后续更新能够完善这些体验。

基于这些。才是本文折腾的原因。

拆机赏析

拆机过程有值友在站内有发。链接：https://post.smzdm.com/p/a5d2d0nx/ 我补充几张图片：

主板正面图

主板看起来是一个标准的ITX版型。集成4G DDR4的内存。双千兆网卡。主板上面还有一个网口空焊。看来设计之初是准备弄三网口？还是弄远程管理网口？

主板背面图

主板背面比较惊喜带有一个内存插槽。和一个M2接口。这款机器发售本身区分4G/8G版本。价格差几百块。经测试。这个内存槽直接支持添加内存条的。省了几百块 （Intel官网说这个N4120最大支持8G。所以直接加一条4G的就行。板载是三星的颗粒。我加了一条4G三星的内存。完美识别。稳定运行）。主板M2接口看起来是M Key的。实际上我插了一条三星Nvme协议的盘。无法识别。手头又没有M2 SATA协议的盘。所以没法测试（这个后面再说）。

主板自带的JHDMI插针接口

机器本身不带HDMI的接口。所以拆机后看到这个又是另外一个惊喜。有这个。这个机器才能更多可能。具备了更多的折腾空间。这个JHDMI边上有三个空焊的位置。是我后来找出定义的关键。

视频输出

这个主板的JDHMI针座是2x10pin、间距2.0mm的。要弄视频输出的话。有两个办法：1.购买2.0转2.54的杜邦线和HDMI测试座（

NAS存储

我买的是公头。母座也行）。2.直接买杜邦转HDMI的线。见下图。

HDMI测试座子（公头）

杜邦(2x10pin)转HDMI

折腾这个针脚定义花了不少时间。百度一圈都没找到方法。后来在网上找到HDMI的ESD保护电路设计。基本就下面这种：

HDMI ESD 电路

Type-A HDMI公头定义

刚好主板上面有刚好有三个空焊的元器件和这个很像 。于是用万用表测出主板的主板上测得针脚2、4、7、10、13、16、19

NAS存储

的都相通的。结合HDMI针脚定义。可知这些针脚是GND脚。然后去网上找一些元器件的定针脚定义。测了好多次。终于找出了主板的JHDMI的定义（注意主板11脚不要接。接了就不会亮）：

主板JHDMI定义

接上线之后。X1的启动画面就出来了：

HDMI启动画面

DEL进入BIOS。这个是正常的。记住这个F11 for boot menu。如果你想不拆机实现U盘启动。继而实现其他功能。估计有用（提供一个思路。弄一个U盘。安装一个windows to go 配置好驱动和远程桌面。开机按F11,5s之后按向下键。回车。等待一会儿。从路由器里面看。如果分配好了ip地址。通过远程桌面控制NAS上的wtg读写NAS本身的Linux分区。实现获取ROOT和开启SSH。只是思路哈）。我用win10安装盘试了下。正常引导。因为没有M2 SATA盘。没有安装。

标准的Linux引导器GRUB2

主板BIOS界面。这里的主板里面显示了M.2 SATA ,是否意味着主板的M2接口只支持SATA协议的硬盘？（我手头暂时没有SATA协议的。后续更新）。这里还可以开启第五个盘的启动功能。

主板BIOS设置

获取ROOT

此部分基于已经接好了HDMI的线。并获得了主板的视频输出。操作之前。建议用U盘制作一个PE。从U盘引导进去。用diskgenius等工具把原来的系统备份下来。防止各种意外后果。还可以将备份的系统放到虚拟机里面运行。然后尝试以下教程。成功再实机操作。

开机启动。在下面这个界面。按字母“e”进入启动项编辑页面：

GRUB引导页面

把光标移动到最后面。添加一句 init=/bin/bash ,然后按F10启动：

grub编辑界面

大概十几秒之后。屏幕不动了。按几下回车。在root@(none)#后输入passwd回车：

重置root密码

然后输入新的root密码。输入两次。然后回车。提示“passwd：password updated successfully”就成功重置root密码了。

密码重置成功

密码重置成功之后。按Ctrl+Alt+Del重启系统。等系统启动完毕之后。出现登录界面。

登录界面

输入root回车。然后输入刚才设置的密码再回车。出现root@lnas***c# 就登录成功了。

登录成功

开启SSH

联想这个系统本身是基于Debian 10.4的。所以配置起来和Debian一样。开启ssh步骤： 1.编辑ssh服务的ssh.service文件：输入命令 vim /lib/systemd/system/ssh.service 回车：

ssh服务文件

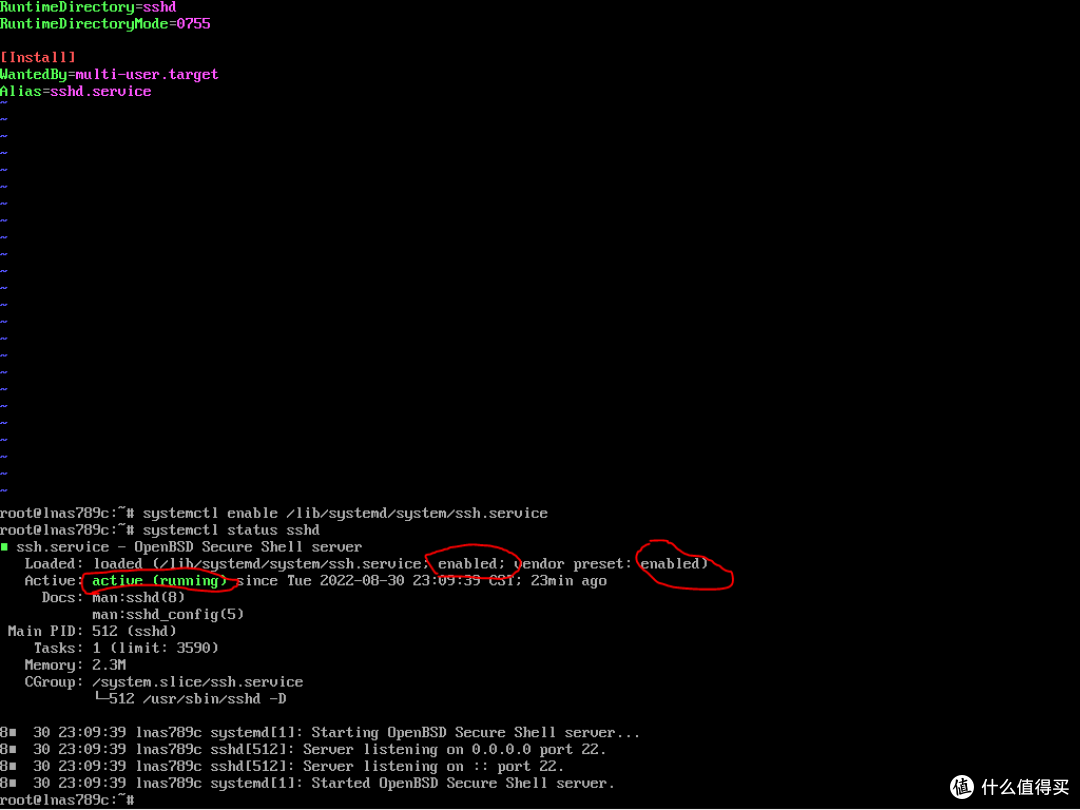

然后把上图中红色圈起来的两行前面加“#”注释掉（光标移动到行的第一个字符处。按i进入编辑模式。输入#。两行都加上#）。添加完之后保存退出（按一下Esc退出编辑模式。输入“:wq”回车）。 2.输入 systemctl enable /lib/systemd/system/ssh.service回车,就开启了ssh了。如果没有任何提示。应该就成功了。重启系统。登录后输入systemctl status sshd回车。看到以下界面就成功了。

安装Docker

ssh开启成功之后。以后就可以通过远程管理NAS了。可以用putty。winscp的软件。安装docker很简单。就几行命令。用root登录后。执行以下命令（加粗部分。一个步骤个命令）： 一：设置仓库源 1.更新软件索引：apt-get update 2.安装https的依赖: apt-get install apt-transport-https ca-certificates curl gnupg lsb-release 3.添加Docker中科大的 GPG key: curl -fsSL http://mirrors.ustc.edu.cn/docker-ce/linux/debian/gpg | gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg 4.设置docker的stable源：echo "deb [arch=amd64 signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] http://mirrors.ustc.edu.cn/docker-ce/linux/debian buster stable" | tee /etc/apt/sources.list.d/docker.list > /dev/null

二：安装docker 5.再次更新软件索引：apt-get update 6.安装docker：apt-get install docker-ce docker-ce-cli containerd.io 7.经过上面步骤后。docker就安装完成了。在联想这个系统上。会默认开启自动启动

三：安装Portainer CE汉化面板（可选）。分别执行以下命令 8.执行 docker pull 6053537/portainer-ce 9.执行 docker volume create portainer_data 10.执行 docker run -d --name portainer -p 9000:9000 --restart=always -v /var/run/docker.sock:/var/run/docker.sock -v portainer_data:/data 6053537/portainer-ce

Portainer CE安装完毕。通过浏览器访问：http://IP:9000 （IP是指你NAS的ip。可以通过ifconfig能看到）：

Portainer CE 面板

保姆级教程到此结束。

后续视情况更新黑裙晖安装情况。

作者声明本文无利益相关。欢迎值友理性交流。和谐讨论～
